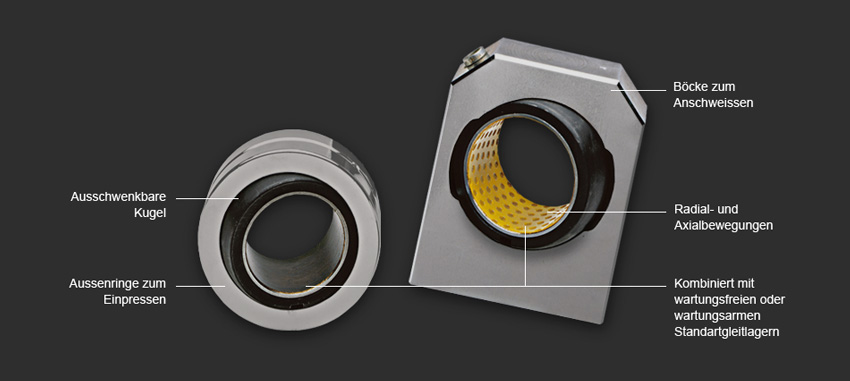

Boalign® Gelenklager gibt es in einer Standardreihe zum Einpressen oder Anschweissen; beide sind mit wartungsfreien oder wartungsarmen Gleitlagern bestückt (siehe Bild oben).

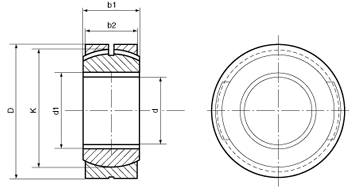

Gelenklager - zum Einpressen

Bezeichnung	d	D	b1	b2	K
HB 15	15	35	15	12	28
HB 20	20	42	16	12	34
HB 25	25	47	20	16	40
HB 30	30	55	22	18	46
HB 35	35	68	25	20	55
HB 40	40	75	28	22	60
HB 45	45	80	32	25	66
HB 50	50	90	35	28	75
HB 60	60	105	44	36	85
HB 70	70	120	49	40	95
HB 80	80	130	55	45	110
HB 90	90	150	60	50	120
HB 100	100	160	60	55	132

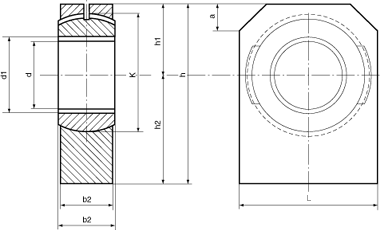

Gelenklager - zum Anschweissen

Bezeichnung	d	K	h1	h2	b1	b2	L
RB 15	15	28	18	25	15	12	35
RB 20	20	34	25	35	16	12	50
RB 25	25	40	25	35	20	16	50
RB 30	30	46	30	50	22	20	65
RB 35	35	55	40	60	25	20	80
RB 40	40	60	40	60	28	25	80
RB 45	45	66	40	60	32	25	80
RB 50	50	75	50	70	35	30	100
RB 60	60	85	55	75	44	35	110
RB 70	70	95	60	80	49	40	120
RB 80	80	110	75	100	55	50	150
RB 90	90	120	75	105	60	50	150
RB 100	100	132	85	110	60	50	170
